Подбор узла учёта тепловой энергии начинается не с модели прибора, а с исходных данных по объекту. Если собрать их неполно, на стадии проекта возникают ошибки в схеме измерения, диапазонах расхода, количестве каналов и настройках вычислителя. Для проектировщика и монтажной организации это означает переделку проекта; для эксплуатации — нестабильный учёт и трудности с вводом в работу. Производитель прямо указывает, что параметры вычислителя и внешних устройств нужно подбирать с учётом проекта узла учёта и затем согласовывать с теплоснабжающей организацией. (teplocom-sale.ru)

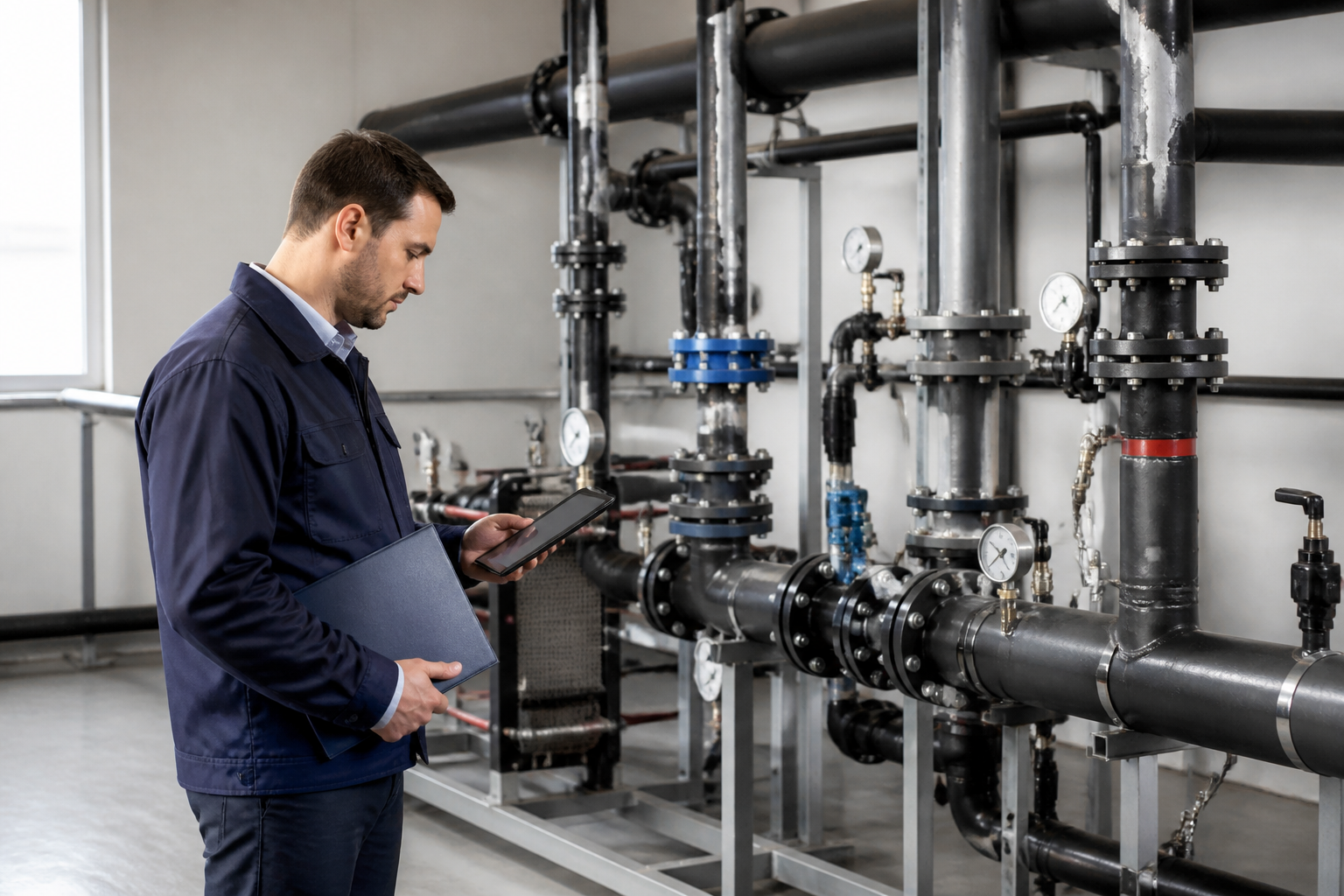

1. Схема теплоснабжения и состав контура
Первое, что нужно определить, — это схема узла: сколько тепловых систем учитывается, какая это схема присоединения, есть ли отопление, ГВС, подпитка, циркуляция, независимое или зависимое подключение. От этого зависит, какие каналы нужны в вычислителе и сколько измерительных линий придётся закладывать. В типовых материалах для проектировщиков приводятся отдельные решения для разных схем: двухтрубные, четырёхтрубные, открытые и закрытые системы, а также варианты с водоразбором ГВС, циркуляционным трубопроводом и подпиткой второго контура. (teplocom-sale.ru)
Практически это означает, что до подбора оборудования нужно зафиксировать:
сколько систем будет учитываться одним узлом;
есть ли отопление, ГВС, ХВС на подпитку, циркуляция;
какие трубопроводы являются подающими и обратными;
нужен ли один вычислитель на одну систему или на несколько систем сразу.
2. Расход теплоносителя и диапазон измерения
Ключевой параметр подбора — расчётный и рабочий расход теплоносителя. Именно по нему выбирают тип расходомера, номинальный диаметр и рабочий диапазон прибора. Для узла учёта недостаточно знать только диаметр трубы: у двух одинаковых по диаметру линий могут быть разные реальные расходы, а значит, разные требования к первичному преобразователю. В каталогах и документации производителя указано, что тепловычислитель работает с сигналами расходомеров и рассчитывает количество теплоты на основании измерений расхода, температуры и давления. (teplocom-sale.ru)
Для проектного опросного листа обычно нужны такие данные:
расчётный максимальный и минимальный расход по каждому трубопроводу;
рабочий режим — постоянный, сезонный, переменный;
есть ли малые расходы, которые могут уходить в зону нечувствительности;
нужен ли отдельный учёт по подаче и обратке, по нескольким потребителям или по двум системам.
3. Температуры и тепловой режим
Следующий блок данных — температурный график и фактические температуры в подаче и обратке. Для подбора узла важно знать не только расчётный график теплосети, но и диапазон реальных температур на объекте, включая летний режим, если он влияет на ГВС или работу узла в межотопительный период. В технических характеристиках тепловычислителей указываются измеряемые температуры и расчёт тепловой энергии по данным температуры и расхода; в ряде решений доступны каналы для нескольких датчиков температуры и дополнительные каналы. (teplocom-sale.ru)
В перечень исходных данных стоит включить:
температуру подачи и обратки по каждому режиму работы;
температуру холодной воды, если она участвует в расчётах ГВС;
периоды, когда объект переходит в летнюю схему;
наличие двухконтурной схемы или нескольких потребителей с разными режимами.
4. Давление, перепад и условия работы арматуры
Давление — это не второстепенная величина, а обязательный параметр для корректного подбора и настройки. Нужны рабочее давление, допустимые перепады, а также понимание, где именно будет установлен преобразователь давления, если он предусмотрен схемой. В спецификациях тепловычислителей и комплектных решений производитель указывает поддержку сигналов давления, а также возможность работы с несколькими преобразователями давления в зависимости от исполнения. (teplocom-sale.ru)
Без этих данных нельзя уверенно ответить на вопросы:
нужен ли преобразователь давления вообще;
сколько точек измерения требуется;
какой диапазон давления должен покрывать прибор;
не будет ли узел выходить за рабочие пределы в пусковых или аварийных режимах.
5. Количество каналов и тип вычислителя
После схемы, расходов и температур подбирают вычислитель. Здесь важно не просто «взять тепловычислитель», а проверить число каналов по расходу, температуре и давлению, а также запас по дополнительным входам. Для разных исполнений у производителя указано разное число подключаемых преобразователей: например, для одной из модификаций ВКТ-9 — до 3 расходомеров, 3 датчиков температуры и 3 преобразователей давления на одну тепловую систему, а для ВКТ-7 — до 7 расходомеров, 5 датчиков температуры и 4 датчиков избыточного давления в зависимости от модификации. Это напрямую влияет на выбор модели под конкретный объект. (teplocom-sale.ru)
Именно поэтому в заявке на подбор важно указывать:
сколько каналов расхода нужно сейчас;
нужен ли резерв под расширение;
есть ли дополнительные сигналы, архивы, интерфейсы связи;
требуется ли один вычислитель на один объект или на несколько контуров.
6. Что ещё нужно знать до проекта
Даже если схема понятна, для корректного подбора узла нужны и монтажные ограничения. Речь о месте установки, длинах прямых участков, доступности обслуживания, способе питания, наличии связи и условиях окружающей среды. В материалах для проектировщиков производитель отдельно размещает BIM-модели, типовые проекты и документацию именно потому, что компоновка узла, трассировка кабелей и место размещения вычислителя влияют на итоговую работоспособность решения. (teplocom-sale.ru)
Проверьте заранее:
где физически можно разместить расходомер, датчики и вычислитель;
есть ли место для обслуживания, снятия показаний и пломбирования;
какое питание доступно на объекте;
нужна ли интеграция с диспетчеризацией или АСУ.
Практический чек-лист для заявки на подбор
Адрес объекта и тип здания: МКД, ИТП, ЦТП, промышленный цех, бюджетное учреждение.
Схема присоединения: открытая/закрытая, зависимая/независимая, одно- или двухсистемная.
Перечень трубопроводов: отопление, ГВС, циркуляция, подпитка, ХВС на подпитку.
Расчётные расходы по каждому каналу и предполагаемый диапазон эксплуатации.
Температурный график подачи и обратки, летний режим, температуры ГВС.
Рабочее давление и допустимые перепады.
Требуемое число датчиков расхода, температуры и давления.
Требования к архивированию, интерфейсам связи и питанию.
План помещения или фото точки установки.
Наличие проекта, ТУ, согласования с теплоснабжающей организацией.
Когда нужен подбор специалиста
Специалист нужен всегда, когда есть хотя бы один из признаков: несколько тепловых систем, нестандартная схема, ограниченное место монтажа, несколько потребителей на одном объекте, необходимость увязки с существующей автоматикой, неочевидные диапазоны расхода или температуры, а также если проект нужно согласовать с теплоснабжающей организацией. Производитель отдельно подчёркивает необходимость увязки параметров с проектом узла учёта и согласования настроек с представителем теплоснабжающей организации. (teplocom-sale.ru)
Если у вас на руках только общий план здания и нет точных параметров сети, лучше не выбирать прибор «по названию» и не закладывать оборудование с запасом наугад. Правильный маршрут — сначала собрать исходные данные, затем проверить схему, после этого подбирать состав узла и только потом выпускать проектную документацию. (teplocom-sale.ru)
